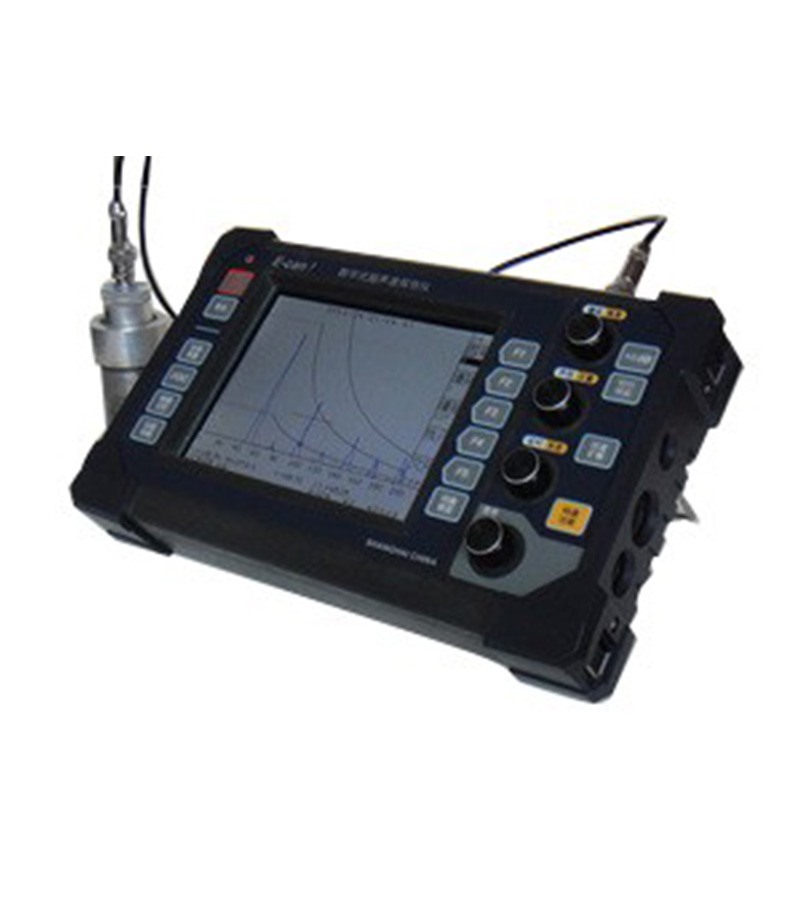

名稱：HYUT-800探傷儀
詳細信息
產品介紹：1、省電，耗電僅2瓦；
2、可變等分刻度，估算回波距離方便；
3、回波顯示區左右分屏顯示模式；
4、具有界面波鎖定功能，可使用液浸法探傷或測厚；
5、有波形擴展功能，擴展程度和進波門寬度無關，而且可以任意連續改變擴展程度，操作方便；
6、有動態波形描繪功能，能畫出動態波形曲線（移動探頭位置同回波高度的關系），便于分析缺陷性質；
技術參數：
| 材料聲速 | 1000 ~ 9999M/S |
| 較大聲程 | 6100mm，滿刻度聲程較小4mm （鋼，縱波，反射式） |
| 頻率范圍 | 0.4 ~ 10MHz / 0.7~1.4 1.8~3.5 4~6 MHz（帶通） |
| 增益范圍 | 0 ~ 110dB （步長0.1dB，1dB） |
| 儀延時范圍 | 0 ~ 6000mm |
| K值范圍 | 0.20 ~ 5.00 |
| 抑制范圍 | 0 ~ 0.5 |
| 增量 | 0 ~ 20dB |
| 補償 | -20 ~ 20dB |
| 測長線 | -20 ~ 20dB |
| 定量線 | -20 ~ 20dB |
| 判廢線 | -20 ~ 20dB |
| 垂直線性 | <3% |
| 水平線性 | <0.3% |
| 發射電源電壓 | DC 200V |
| 發射脈沖寬度 | 負脈沖方波 0.05~0.6μS 可調（步長0.01μS） |
| 發射脈沖內阻 | 不大于10Ω |
| 探頭阻尼電阻 | 約120Ω 固定 |
| 放大器輸入 | 增益0dB，屏幕高度時約50V峰值輸入端噪聲約50μV峰值（寬帶） 帶寬噪聲約16nV√Hz峰值 |
| 數字采樣 | 8bit 實時50MHz，等效200MHz（硬件實現） |
| 顯示方式 | 檢波＋，檢波－，全波 |
| 顯示器件 | 東芝TFT工業彩色液晶顯示屏（320x240，5.7英寸），LED背光燈 |
| 液晶屏刷新頻率 | 50Hz |
| 閘門 | 進波門、失波門，可調 |
| 動態范圍 | >32dB |
| 靈敏度余量 | >58dB （與探頭有關） |
| 分辯率 | >26dB （與探頭有關） |
| 測厚分辨率 | 0.02mm （厚度小于650mm時） |
| 電源 | 4節5號Ni-MH可充電池2500mAh 外接電源DC9~15V 0.5~0.3A |
| 電池消耗功率 | 約2W （350mm聲程、背光強、發射重復頻率FAST）約1.5W （350mm聲程、背光弱、發射重復頻率SLOW） |
| 電池連續工作時間 | 約5小時 （350mm聲程、背光強、發射重復頻率FAST）約6.5小時（350mm聲程、背光弱、發射重復頻率SLOW） |
| 儲存環境溫度 | －20℃ ~ ＋70℃ |
| 工作環境溫度 | －10℃ ~ ＋50℃ |
| 外形尺寸 | 230 x 146 x 37 mm（不包含旋鈕突出部分） |
| 質量 | 約900克 （含4節AA鎳氫電池） |
